在液压系统中，管道如同人体的血管，而液压管夹则是固定这些血管的关键支撑点。据统计，液压系统约25%的故障源于管道支撑不当。一个小小的管夹，如果选型错误或安装不当，可能导致管路振动、接头泄漏，甚至引发安全事故。

本文将从液压管夹的实际应用出发，为您详细解析选型技巧与安装要点，帮助您为液压系统选择最合适的“守护者”。

一、液压管夹的核心应用领域

液压管夹作为固定液压管路的关键附件，广泛应用于各类机械设备中。根据不同的工况环境，其主要应用领域包括：

1.冶金与重型机械

在钢铁冶炼和重型压力加工场景中，高压液压管路面临着高温、氧化铁皮和剧烈振动的考验。这里需要采用重型液压管夹，通常由碳钢或不锈钢制成，能够承受高达32-40MPa的系统工作压力。

2.工程机械与建筑机械

挖掘机、装载机等行走机械的液压系统工况恶劣，管路需要承受持续的冲击载荷。液压管夹在这里不仅要固定管路，还要通过内部的减震嵌件吸收振动，防止因机械变形导致的管路破裂。

3.船舶与海洋工程

船舶机舱内管路错综复杂，长期处于盐雾腐蚀环境。因此，船用液压管夹多采用不锈钢材质，或经过特殊防腐处理的碳钢产品，部分高端应用还需要获得船级社认证。

4.石油化工与能源行业

在石化领域，液压管夹需要耐受各种化学介质的腐蚀，同时满足高温或低温工况要求。工作温度范围通常要求在-40℃至+250℃之间，这对管夹材料的耐候性提出了更高要求。

5.机床与自动化设备

精密机床对液压系统的稳定性要求极高。这里使用的液压管夹注重减震性能和安装精度，通常采用尼龙或铝合金材质，配合橡胶嵌件，有效降低系统噪音。

二、液压管夹选型的五大核心要素

选择合适的液压管夹，需要综合考虑以下五个关键因素：

1.材质选择：匹配工况环境

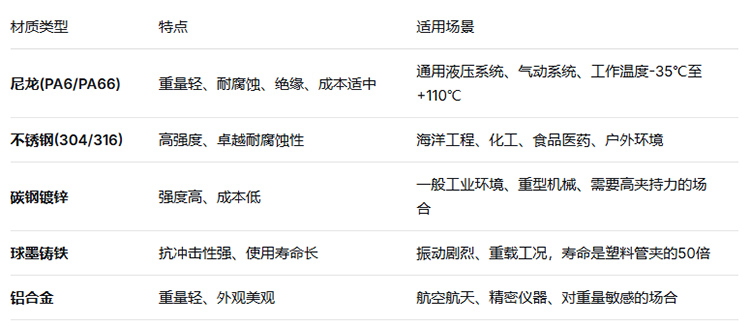

液压管夹的主体材质直接影响其性能和适用范围：

管夹内部的弹性嵌件同样重要。普通橡胶适用于≤100℃工况，丁腈橡胶适用于100-150℃，氟橡胶则可满足150-250℃的高温要求。

2.结构形式：根据安装方式选择

液压管夹的安装方式主要分为三类：

焊接式管夹：底板直接焊接在设备骨架或基板上，强度最高，适用于永久性布局和高振动环境。

螺栓式管夹：底板通过螺栓固定，安装灵活，便于后期调整位置，适用于通用机械设备。

轨道式管夹：安装在集成导轨（如C型钢）上，适合多管线并行布局，布线整齐美观，便于扩容。

3.管径与规格匹配

液压管夹的规格必须与管道外径精确匹配。常见管夹适用外径范围从6mm到426mm不等。管夹生产厂家通常提供多种规格选择，如派克EO系列涵盖12-60mm管径，HZJ系列则覆盖6-426mm的宽范围。

对于多管并排布局，可选择双联管夹或多联块式管夹，通过组合基板实现多管线的整齐排列。

4.夹持间距的科学计算

夹具的最大允许间距是液压管路设计的核心参数。间距过大会导致管道下垂和振动，间距过小则增加成本和安装工作量。

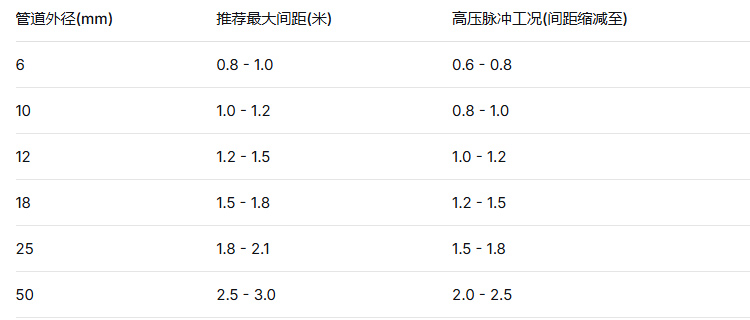

基于ISO4413标准的硬管支撑间距参考：

对于钢制硬管，还有一个简化经验公式：最大间距(m)≈20×管道外径(m)。但在实际应用中，必须结合具体工况进行修正。

5.软管与硬管的差异化选型

液压软管的夹持与硬管有所不同：

软管夹应使用专用设计，既能提供支撑又不会压瘪软管

软管夹通常带有橡胶或弹性体衬垫，起到减震和缓冲作用

软管的支撑间距通常比硬管更小，以防止“甩鞭效应”

对于动态应用场景，应考虑可调节或快拆式软管夹，便于维护

三、液压管夹安装的5个专业步骤

正确的安装方法能最大限度发挥管夹的性能：

第1步：定位与标记

-在泵、阀等振动源附近30cm内设置第一个支撑点

-遵循间距表规划所有夹具位置

-避免在管道接头、弯头附近直接夹紧

第2步：基板固定

-确保焊接或螺栓连接的基板牢固，安装面平整

-对于轨道式，先安装并调平导轨

第3步：管道就位

-将管道放入底部夹体的凹槽中

-对于带弹性体的管夹，确保嵌件位置正确

第4步：闭合与紧固

-盖上顶部夹体，确保管道在夹槽内可轻微滑动（允许热胀冷缩），但不能有径向移动

-使用扭矩扳手按规定值拧紧螺栓，避免过紧导致塑料夹体开裂

第5步：最终检查

-检查整个管线，确保无应力集中

-系统升温至工作温度后，再次检查并复紧螺栓

四、资深工程师的5大避坑忠告

1.忌：混合材质

避免在铜管上使用碳钢夹具，或在不锈钢管上使用普通钢夹具，以防电化学腐蚀。

2.忌：忽略热膨胀

在长管道中，必须设置膨胀环或在某些夹具处允许轴向滑动，否则会产生巨大内应力。

3.忌：悬空端过长

执行器端的软管或管道，其非移动部分也必须充分支撑，防止“甩鞭效应”。

4.忌：软管夹持不当

软管夹紧应使用专用设计，避免压瘪软管，影响介质流动。

5.忌：野蛮施工

过度拧紧螺栓是导致夹体失效的最常见原因。建议使用扭矩扳手，按厂家规定值紧固。

五、液压管夹行业发展趋势

1.材料创新与复合应用

为应对轻量化趋势，复合材料的应用越来越广泛。先进的复合材料兼具强度、耐腐蚀性和减振性能，同时比传统金属更轻。

2.标准化与模块化

液压管夹的生产越来越趋向国际标准（如DIN、ISO标准），通过模块化设计实现不同规格的自由组合，降低库存成本。

3.智能化监测

内置传感器的智能管夹正逐渐进入市场，能够实时监测管路的张力、温度和振动，提供预测性维护数据。

4.国产替代加速

以盐城、南通等地为代表的中国管夹生产厂家，已具备25年以上的制造经验，拥有全自动冲压、激光切割等先进设备。这些企业不仅满足国内冶金、海工等头部企业的需求，更开始在国际市场上与老牌厂商竞争。

液压管夹虽小，却是保障管路系统安全稳定运行的关键一环。从材质选择到结构匹配，从间距计算到安装规范，每一个细节都影响着系统的整体可靠性。在选择管夹生产厂家时，建议您关注其技术底蕴、产品系列的完整性以及是否紧跟行业趋势。专业的厂家不仅能提供标准产品，还能根据您的具体工况提供定制化解决方案，为您的液压系统保驾护航。
